NVIDIA Vera CPU
前言
NVIDIA 作为 AI 浪潮下最大的"卖铲人"，并不满足于只做 GPU 的供应商，而是给自己定位成了 AI 训推的全套解决方案供应商。Vera CPU 的介绍页上写着：Purpose-Built for Agentic AI。
这个标题已经透露了不少信息了：
- 老黄认为，未来的 AI（也可以说是现在的 AI），形态上就是 Agentic AI。
- Vera CPU 是专门针对 Agentic AI 设计的。
基本参数
Vera 与上一代的 Grace 不同，使用了 NVIDIA 自己研发的 Olympus 核心，宣称是上一代性能的两倍，且兼具优异的能效。
兼容 ARMv9.2 指令集，支持 FP8 精度。88 个 Olympus 核心，每个核心支持 2 个线程。
配备了 LPDDR5X 内存，内存带宽高达 1.2 TB/s。与 Grace 相比，L2 Cache 容量翻倍，每个核心 2 MB；L3 Cache 容量达到了 164 MB。
支持 PCIe 6.0 和 CXL 3.1。
峰值 TDP 450W。由于使用了 LPDDR5X，功耗控制更佳。

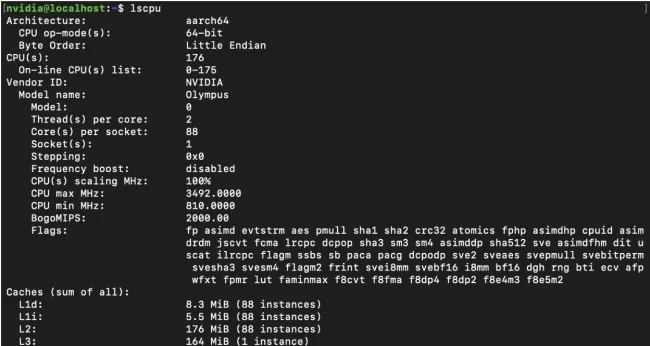

另外，还可以看到，基频到了 3.5 GHz，相当高。
Benchmark
gem5 测试中，Vera 的多核性能表现略优于 2 × AMD 9755，单核性能介于 AMD EPYC 9575F 和 9475F 之间。在 ARM 阵营中，是相当炸裂的性能表现了。
STREAM 测试中，Vera 使用 STREAM 的开源上游版本，GCC 编译下，就跑出了超过第二名 60% 的成绩，堪称恐怖。LPDDR5X 发力了！
在 Python 和 Java 的性能测试中，Vera 的性能表现相当出色，符合其 Data Center 的定位。
On a geo mean basis, the NVIDIA Vera delivered 10% better performance than the AMD EPYC 9575F 5.0GHz high frequency processor. For gen-on-gen compared to Grace, Vera was coming in at 1.63x the performance geo mean. Over a single Intel Xeon 6980P as Intel's current flagship Granite Rapids processor, NVIDIA Vera delivered 1.55x the performance.
更多测试结果可以参考这篇文章。
微架构
首先可以从官方获取一些信息：
Built for sustained high Instruction Per Cycle (IPC) operation on memory-intensive workloads with control-flow logic, Olympus uses a 10-wide instruction fetch and decode frontend, and a neural branch predictor capable of evaluating two taken branches per cycle.
Olympus 核心的解码宽度达到了10，但是没有说明后端的发射宽度是多少，一般来说，后端的发射宽度是要高于解码宽度的，所以发射宽度至少也是10（对比AMD 9755为前端8解码，后端8发射）。
神经网络分支预测器能够在一个 cycle 中预测两个分支。
The Vera CPU is built on a single monolithic compute die and fabric
只有一个计算 die，因此没有numa带来的非一致性访存延迟问题。
Vera 是基于 Olympus 自研核心设计，且目前没有公开微架构图，更多的信息也很难再找到了。但是并不是说没有办法来做一些研究。GCC 16.1 版本中，已经对 Vera 的微架构进行了适配，所以可以看到一些相关信息。 获得 gcc-16.1/gcc/config/aarch64/olympus.md 文件，可以获得一些信息。
md
(define_attr "olympus_dispatch"
"none,b,i,m,m0,l,v,v0,v03,v12,v45,v0123,m_v,l_v,m_l,m_v0123,v_v0123,\
l_v03,sa_d,sa_v0123,sa_v_v0123"流水线组有很多，但是类别可以分为b,i,m,l,v,sa六类。
| 流水线类别 | 描述 |
|---|---|
| b | 分支 |
| i | 整数 |
| m | 乘法 |
| l | 加载 |
| v | 向量 |
| sa | store address |
可以顺便和 Neoverse V2 对比一下：
md
(define_attr "neoversev2_dispatch"
"none,bs01,bsm,m,m0,v02,v13,v,l01,l,bsm_l,m_l,m0_v,v_v13,v_l,\
l01_d,l01_v"| 流水线类别 | 描述 |
|---|---|
| b | 分支 |
| s | 移位 |
| m | 乘法 |
| v | 向量 |
| l | load，store |
Neoverse V2 有 5 个类型的流水线，且如 bsm 这样的流水线都可以完成整数类型的运算，功能上有重叠，如文档中：
md
(ior
(eq_attr "type" "adc_reg,alu_ext,alu_imm,alu_sreg,alus_ext,\
alus_imm,alus_sreg,clz,csel,logic_imm,logic_reg,logics_imm,\
logics_reg,mov_imm,rbit,rev,shift_reg")
(eq_attr "sve_type" "sve_pred_cnt_scalar"))
(const_string "bsm")这里可以发现 Olympus 和 Neoverse V2 流水线上的区别：
- Olympus 的流水线类别分得更细。把 store 和 load 都拆成了两类流水线，猜测是为了应对 AI 场景下的高吞吐需求。而neoversev2则倾向于资源共用。
- Neoverse V2 的流水线更简单，只有 5 个类型。
- Olympus 的向量处理流水线很丰富，推测大幅增强了 SIMD 能力。当然也可能是为了支持 FP8 精度。
总结
现在总结一下已有的信息：
- NVIDIA 的 Olympus 自研核目前看来确实是地表最强 ARM 核心；
- Olympus 针对内存性能做了相当大的优化，内存带宽高达 1.2 TB/s，流水线上也把 load 和 store 分离，且针对向量的 LS 做了专门优化，可以预见向量化性能会有很大提升；
- 88核，支持SMT. 单个计算DIE，保证了所有核心访存性能是一致的。
